操作說明:

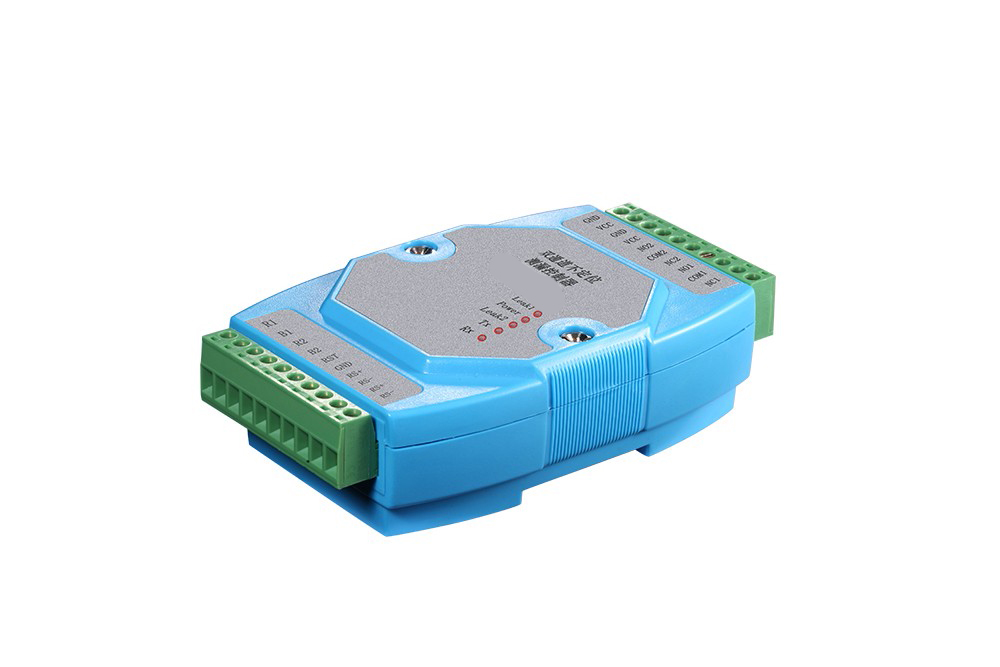

雙通道不定位測漏檢測系統，由控制器、引出線、感應線及相關配件構成。

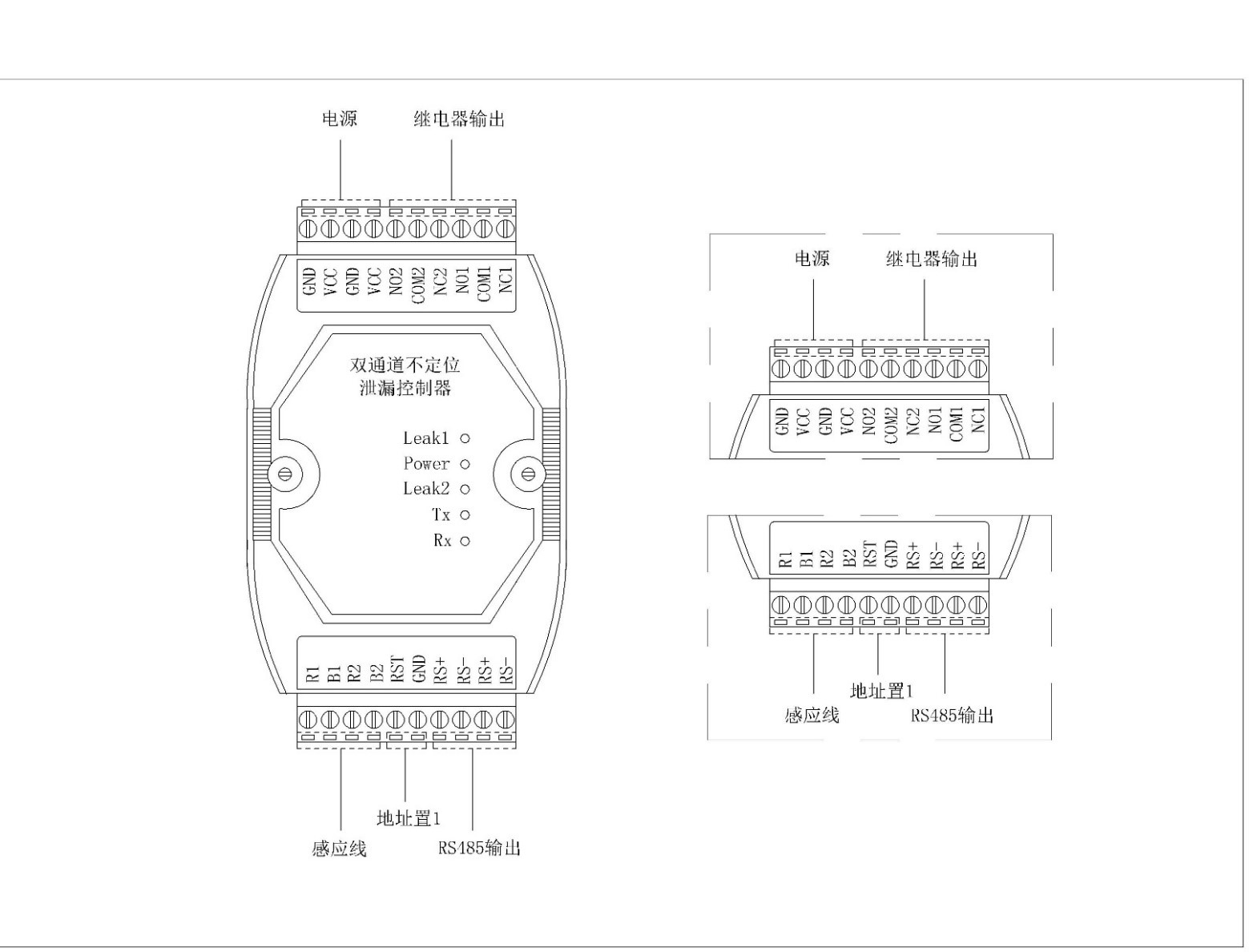

雙通道不定位測漏控制器SPD-DC03系統接線圖
雙通道測漏控制器SPD-DC03可依據繼電器輸出信號來控制外圍設備如聲光報警器、電話撥號器、開關量采集模塊、短信模塊等工作。感應線連接R1、B1處，對應繼電器輸出信號為NO1、COM1、NC1；感應線連接R2、B2處，對應繼電器輸出信號為NO2、COM2、NC2。
安裝說明:
請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕，震動，腐蝕性氣體環境及其他電子雜訊干擾源等。SPD-DC03 控制器扣裝于標準的35毫米DIN導軌上，在控制器電源斷開的狀態下進行接線。
注意事項：
SPD-DC03控制器為電子設備,應謹遵以下預防措施,以避免對電子部件造成損壞。
1、請勿對控制器進行改造或解體。
2、請不要用濕手接觸控制器。
3、在安裝前，對控制器的額定電壓及電源電壓進行確認。
4、當使用控制器輸出接點時，對接點額定負載進行確認。
5、定期檢查維護時請避免使用有機溶劑，應用干燥的棉紗進行擦拭。
6、避免接觸金屬銼屑、油脂、管道涂料及其它污染物。
接線步驟:

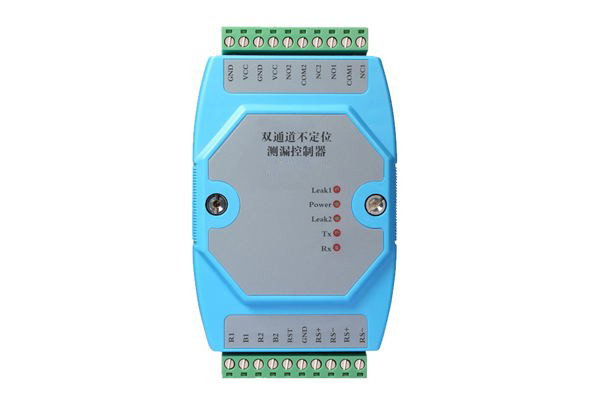

| 引出線 | 將引出線紅、黑芯線分別接入控制器面板R1、B1處（或R2、B2處），再接入二芯正螺紋結構的檢測線纜 SPD1100。 |
| 信號輸出 |
1. 2組輸出常開、常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信號，當需要控制大電流設備時，務必增加繼電器（如需要，應再加上接觸器）以拓展觸點負載能力，否則會燒壞控制器。 2. 兩組RS485輸出端子，便于級聯多個控制器。 |
| 電源 | 按端子標識接入DC 9~30V電源，電壓過低不能正常工作、過高會燒壞控制器 （工作電流15mA）。 |
| 靈敏度 | 軟件可調，1至4檔檢測靈敏度依次增高。 |

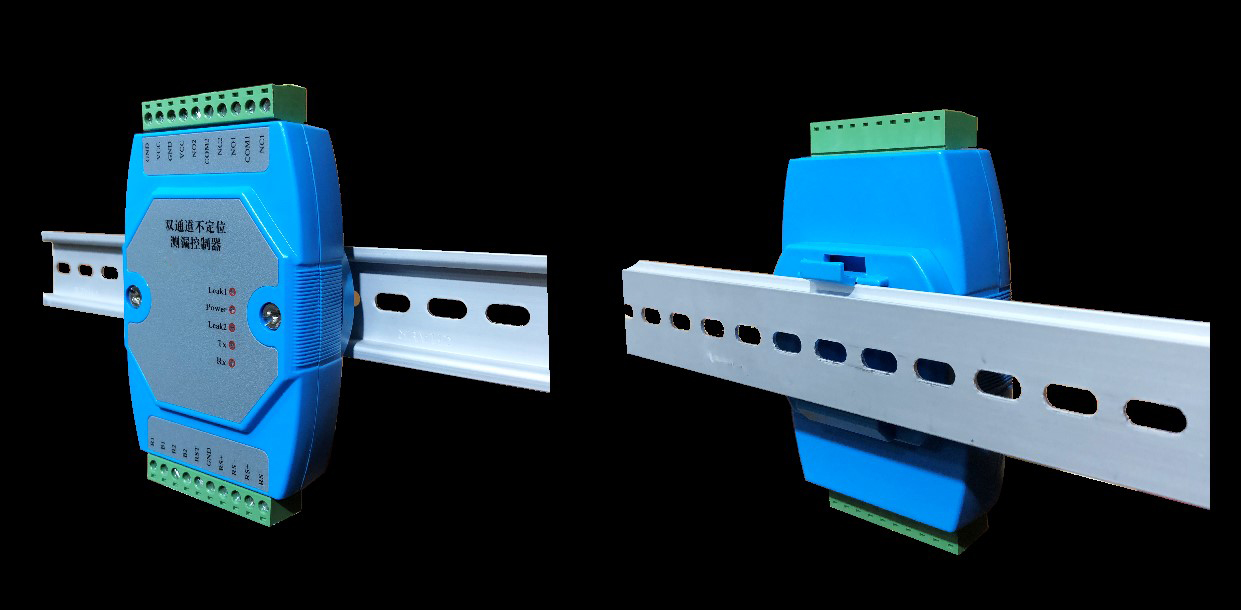

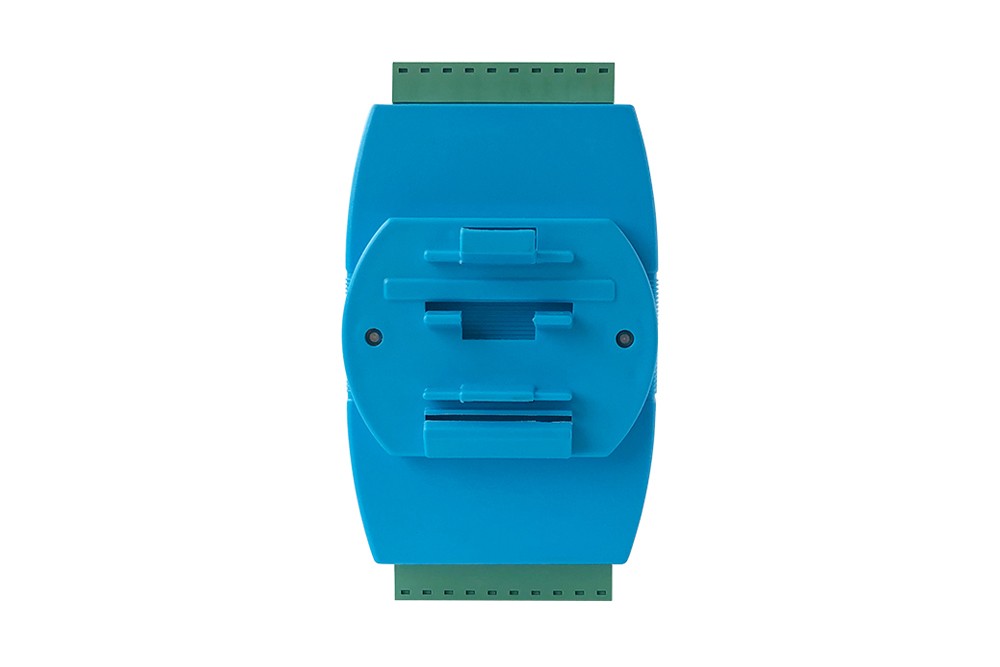

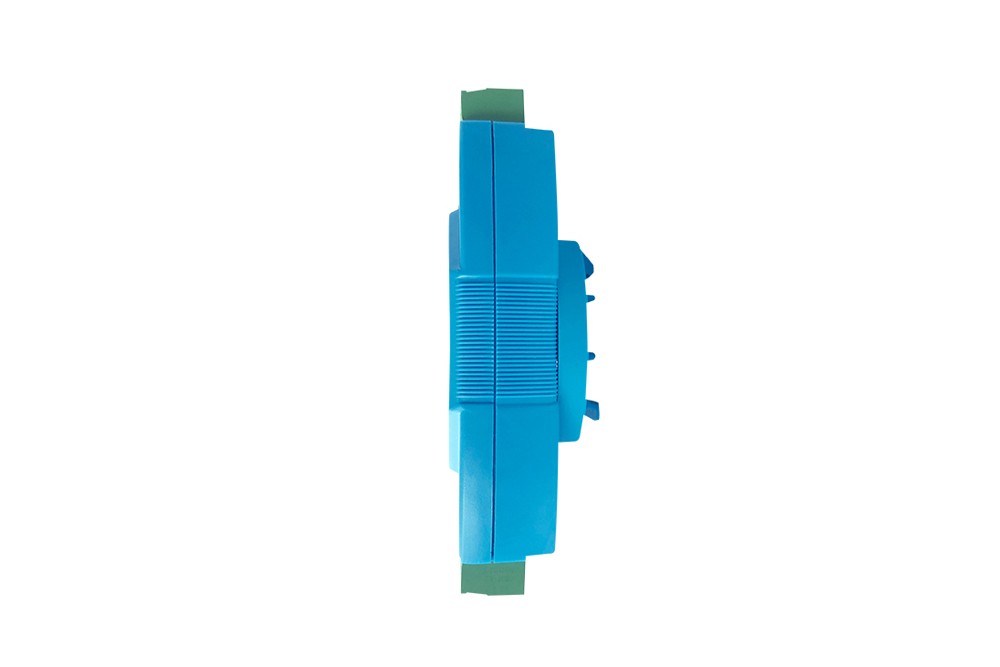

| 安裝 | 將控制器SPD-DC03水平置于DIN 35mm工業導軌上，再按入即可。 |
調試說明:
控制器所有接線步驟完成后，即可按如下指導進行調試工作。
當接通控制器電源時，POWER指示燈亮綠色。當未亮燈時可能是由于出現裝置異常等，請與本公司聯系。
1、取少量的自來水（非凈化處理水），將感應線浸沒于水中，一秒鐘后，繼電器動作，LEAK指示燈亮紅色，蜂鳴器響。擦干線纜上的水后，繼電器復位，LEAK指示燈滅，蜂鳴器消音。
2、控制器設有地址置1功能，把RST端子孔位和GND端子孔位相連，控制器地址變?yōu)?。
| 自來水條件下 | ||
| 1 檔 | 浸水報警長度>20cm | 參考阻值47KΩ |
| 2 檔 | 浸水報警長度>15cm | 參考阻值61KΩ |
| 3 檔 | 浸水報警長度>5cm | 參考阻值94KΩ |
| 4 檔 | 浸水報警長度>1.5cm | 參考阻值295KΩ |
